معرفی

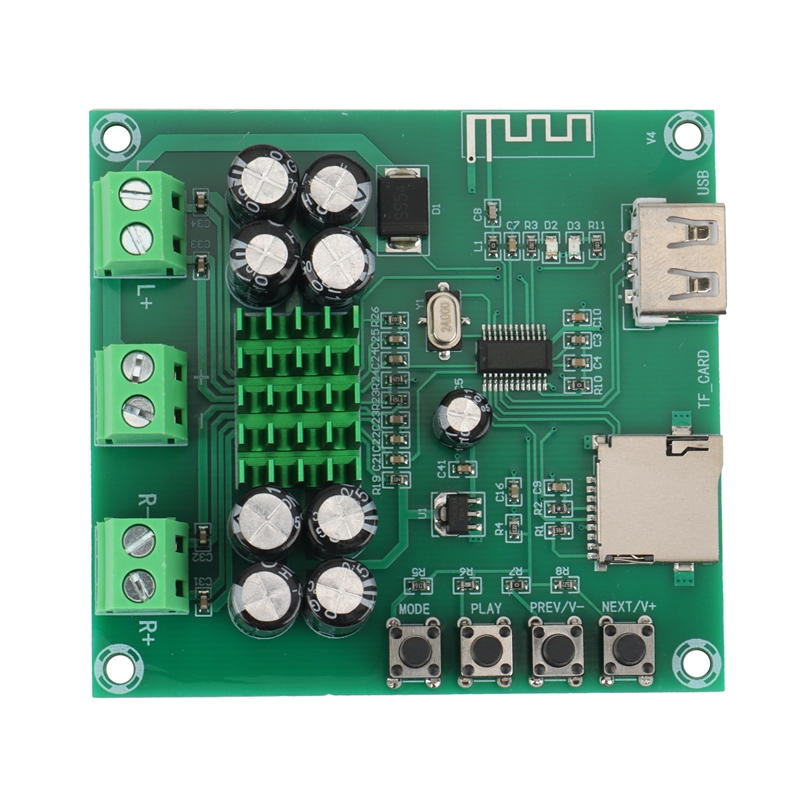

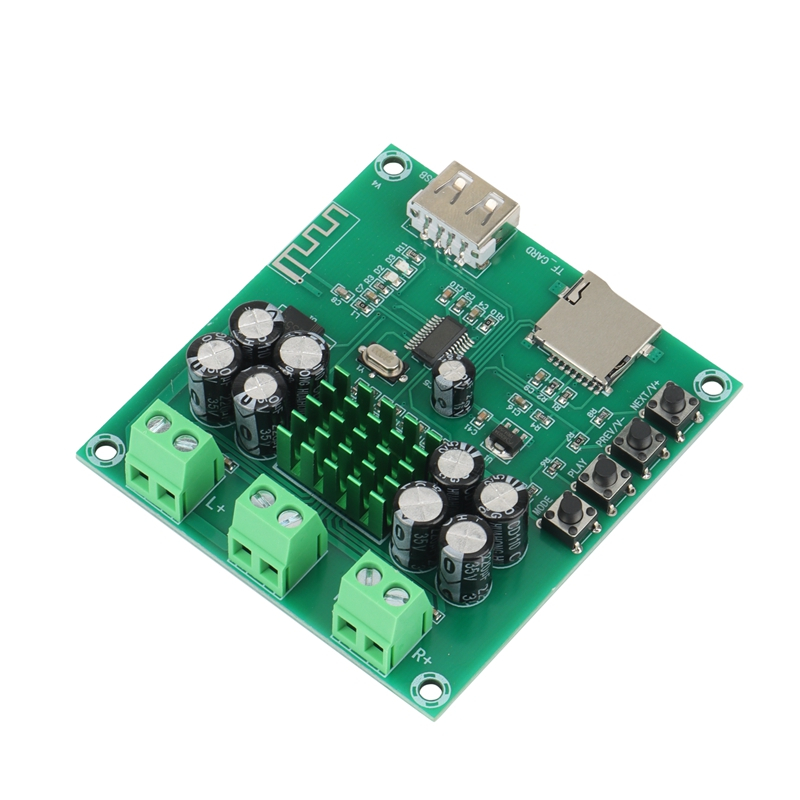

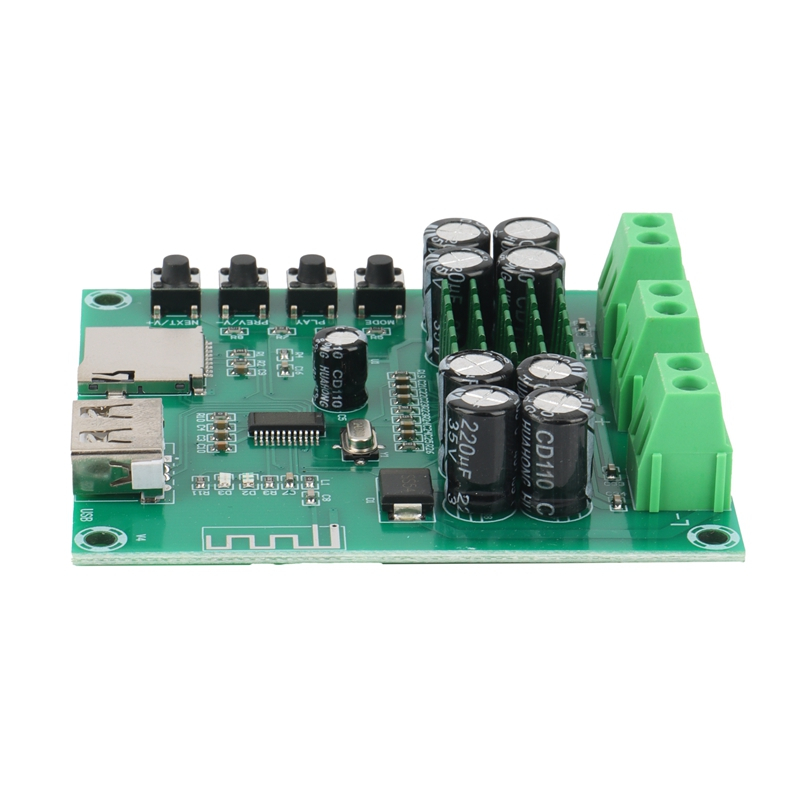

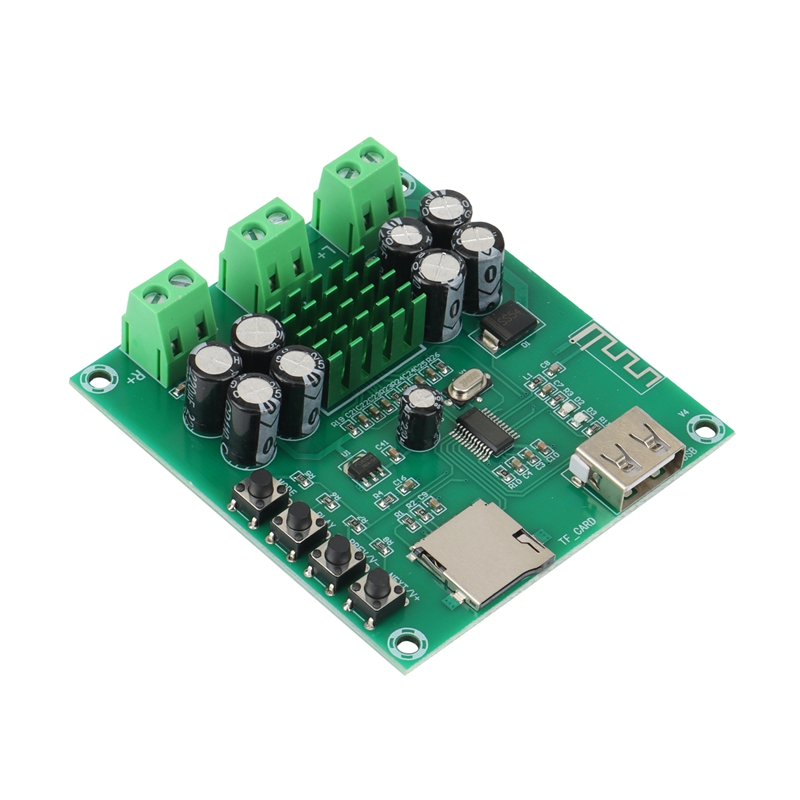

ماژول صوتی XH-M422 قادر به ایجاد صدای با کیفیت و نرم و بدون خش به لطف تکنولوژی ساخت آن است. داشتن ورودی های متعدد بلوتوث، TF-Cardو USB سبب شده است تا طیف انتخاب کاملی برای کاربر فراهم شود و نهایت لذت را از گوش دادن به موسیقی ببرد. خروجی ترمینال برای بلندگوها نیز قابل استفاده است. تغذیه این ماژول به وسیله یک منبع 5 تا 12 ولت می تواند تامین شود و بسته به بلندگوهای مورداستفاده تا 2x50W توان قادر است تامین کند. همچنین با استفاده از دکمه های کنترلی تعبیه شده بر روی برد، می توانید صدای خروجی را کنترل کنید و همچنین قادر به قطع و وصل صدای خروجی خواهید بود.
نحوه کارکرد دکمه های کنترلی

MODE : با این کلید میتوانید بین USB و میکرو SD ، و بلوتوث حرکت کنید
PLAY : با این کلید میتوانید فایل صوتی در حال پخش را متوقف و یا ادامه دهید.
PREV/-V : با این کلید میتوانید به فایل صوتی قبل برگردید و همچنین با نگه داشتن این کلید میتوانید ولوم صدا را کم کنید .
NEXT/ V : با این کلید میتوانید به فایل های صوتی بعدی بروید و همچنین با نگه داشتن این کلید میتوانید ولوم صدا را افزایش دهید.

عملکردهای نشانگرهای LED

D2 : این LED نشان دهنده متصل بودن بلوتوث میباشد که وقتی بلوتوث ماژول با دستگاهی دیگر جفت میشود این LED روشن میشود.
D3 : این LED نشان دهنده روشن بودن ماژول و وصل بون تغذیه است ، وقتی که تغذیه 12 الی 24 ولت به ماژول متصل شود این LED روشن میشود.

آنتن بلوتوث این ماژول بر روی خود بورد میباشد و فضای کمی را اشغال میکند.
ورودی تغذیه این ماژول در برابر معکوس زدن پلاریته های مثبت و منفی محافظت شده و با اشتباه وصل کردن تغذیه مشکلی برای ماژول پیش نمی آید.
