معرفی

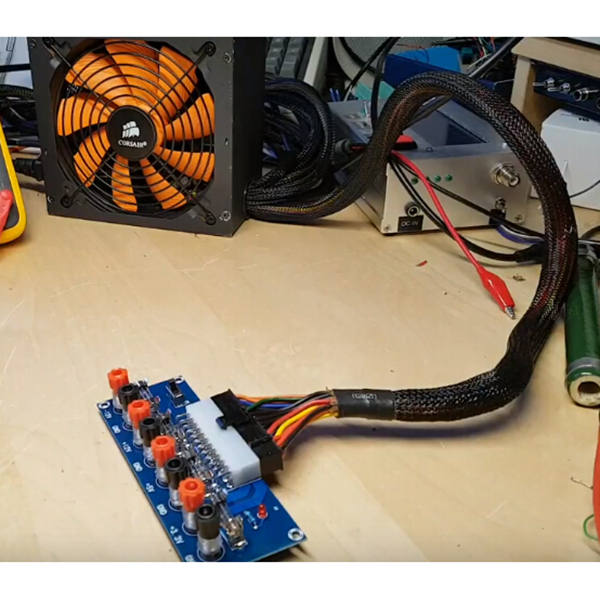

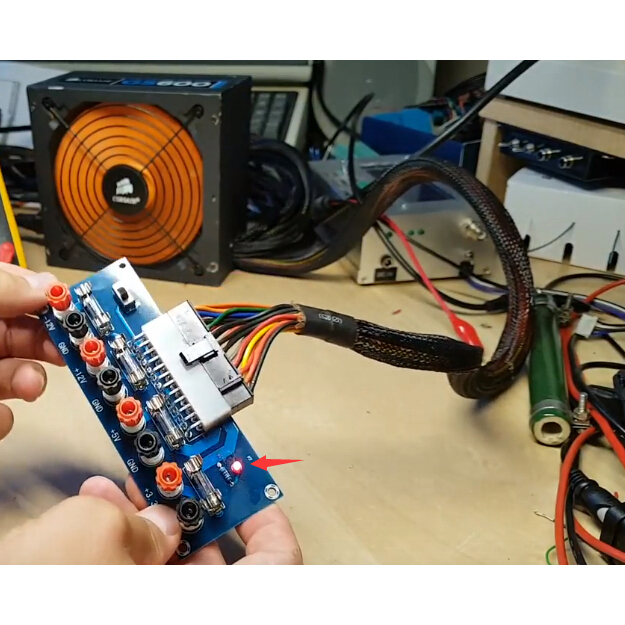

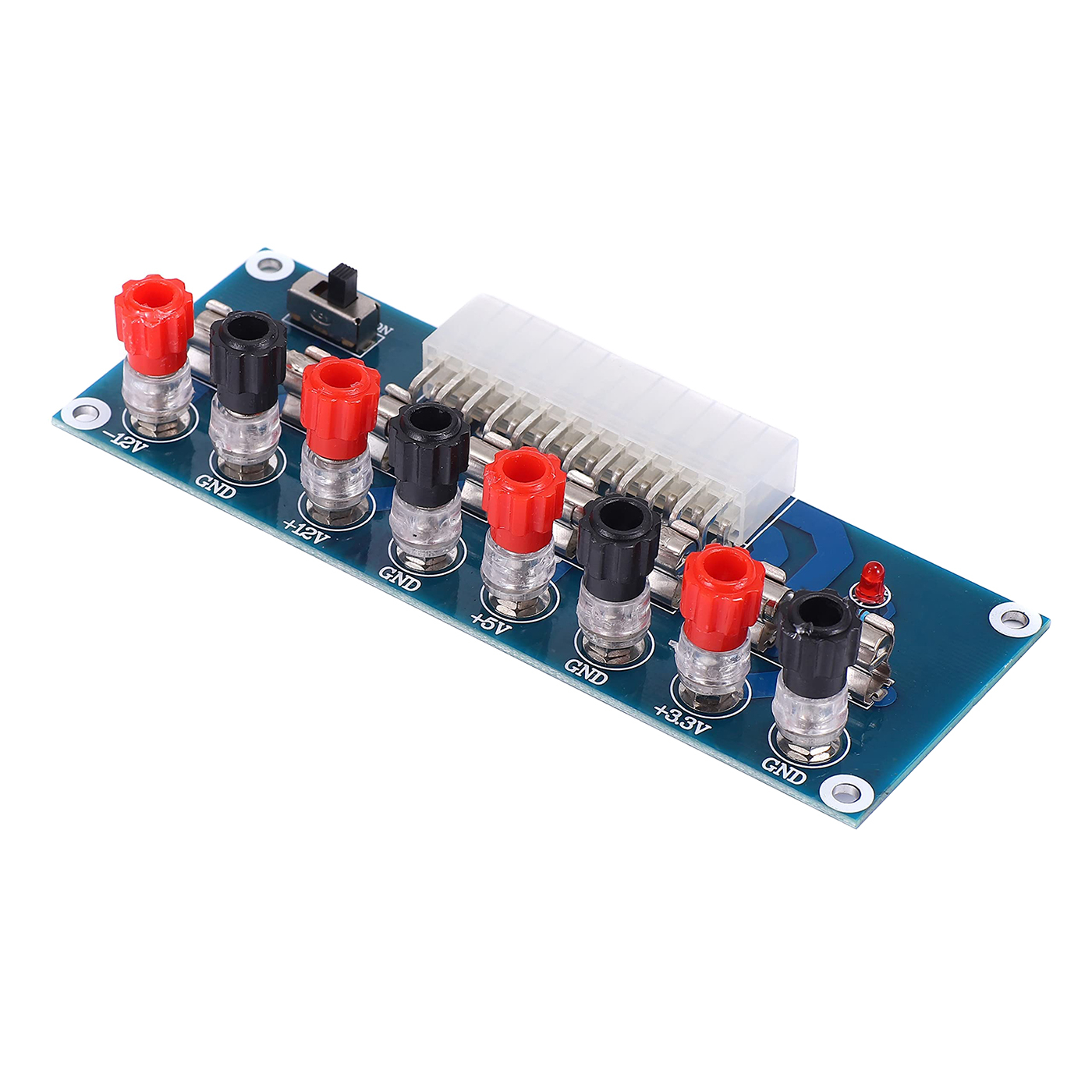

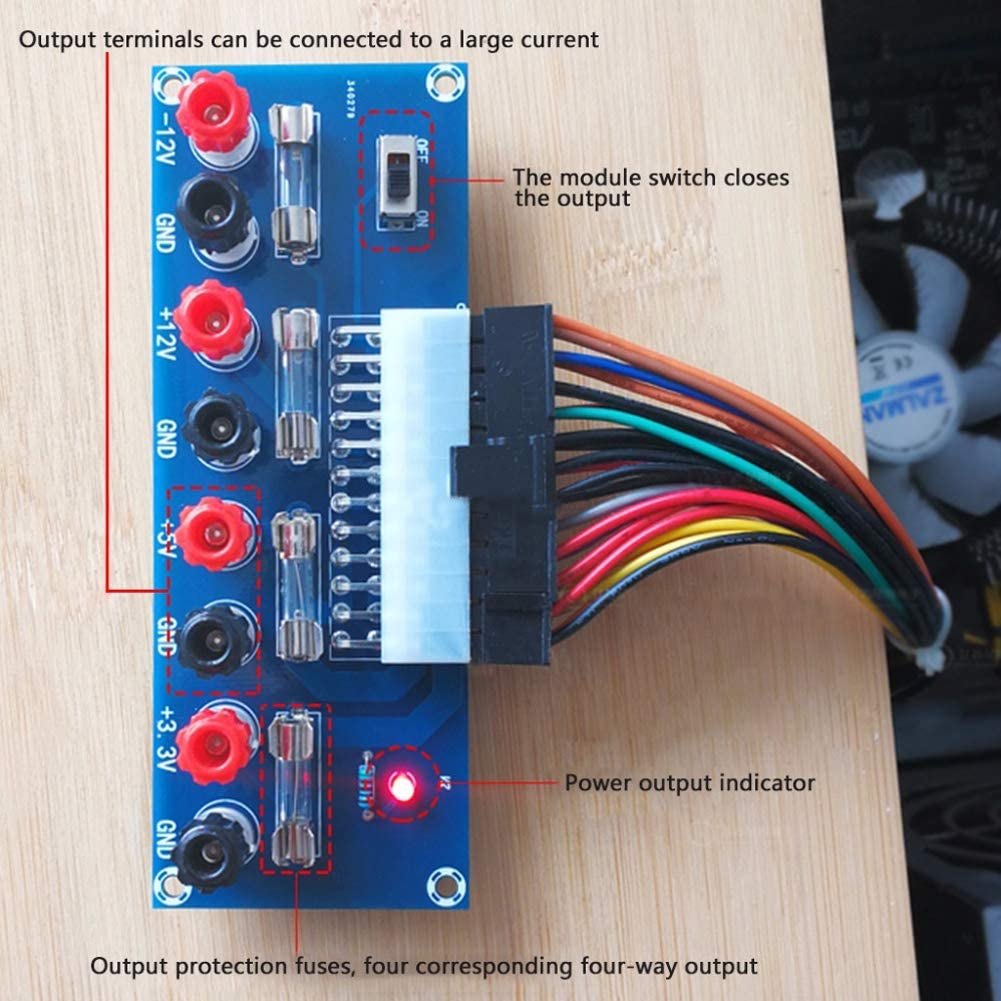

با استفاده از این ماژول، میتوانید از منبع تغذیه ی کامپیوتر به عنوان منبع تغذیه ی آزمایشگاهی استفاده کنید. کافی است کابل برق مادربورد که دارای سوکت 24 پین (معمولا به شکل دو قسمتی 20 + 4 پین) است را به سوکت ورودی مبدل وصل کنید، منبع تغذیه را به برق متصل کرده و کلید مبدل را در حالت روشن قرار دهید. مبدل منبع تغذیه را روشن کرده و ولتاژ های 3.3، 5، مثبت 12 و منفی 12 ولت را در اختیار شما قرار میدهد.

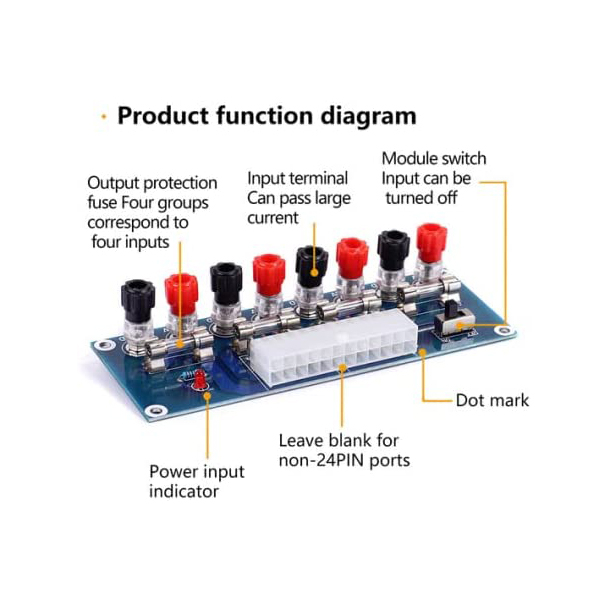

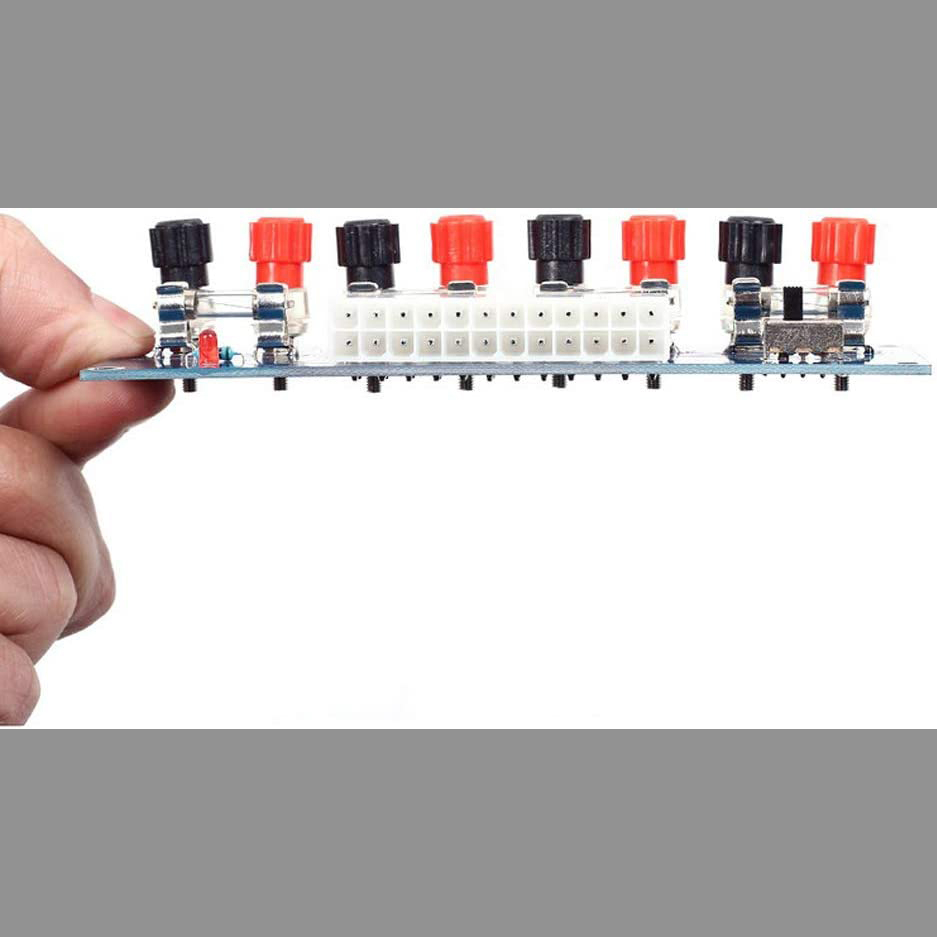

ترمینال های خروجی این ماژول پیچی و دارای سری های بزرگ پلاستیکی هستند که به راحتی با دست باز میشود. برای اتصال سیم ها لازم است که دارای سر سیم (کابلشو) به شکل دوشاخه باشند. در مسیر هر خروجی، یک فیوز 5 آمپر قرار دارد. در صورت وقوع مشکل و اتصالی، فیوزها میسوزند تا از آسیب به پاور جلوگیری شود (البته پاورهای استاندارد دارای حفاظت داخلی هم هستند). در صورت سوختن فیوزها، به راحتی میتوان آنها را تعویض نمود.
این ماژول روی ولتاژهای خروجی پاور تغییری اعمال نمیکند، در نتیجه دقت ولتاژها به کیفیت منبع تغذیه ی شما بستگی دارد. اکثر منابع تغذیه، در صورت عدم استفاده در مدت مشخص (معمولا 10 دقیقه) به صورت خودکار خاموش خواهند شد. در صورت اتفاق، ماژول را خاموش و مجددا روشن کنید.
ولتاژ خروجی منفی 12 ولت در اکثر منابع تغذیه دارای محدودیت جریان 500 میلی آمپر میباشد. در هنگام استفاده از این ولتاژ به این نکته توجه داشته باشید.
