رله‌ها سوئیچ های الکتریکی هستند که کاربرد این قطعات الکترومغناطیس برای سوئیچ کردن بین دو حالت است. در واقع رله‌ها دارای دو پایه متصل به یک سیم پیچ هستند که بوبین نامیده می‌شوند. برای عمل کردن رله باید به دو پایه بوبین آن‌ها تغذیه وصل شود. برای اینکار از المان‌هایی نظیر ماسفت، ترانزیستور و یا تقویت کننده استفاده می‌شود. رله‌های پنج پایه دارای یک کانتکت باز (NO)، یک کانتکت بسته (NC) و یک پایه مشترک(COM) هستند. در حالت خاموش پایه مشترک به پایه بسته متصل است و پس از فرمان دادن به بوبین، پایه مشترک باز پایه بسته جدا شده و به پایه باز متصل می شود. بوبین رله‌ها با ولتاژهای مختلفی تحریک می‌شوند که باید به این نکته توجه شود. از انواع رایج آن 5 ولت و 12 ولت بوده که در این ماژول از رله با بوبین 5 ولت اتصال شده است.

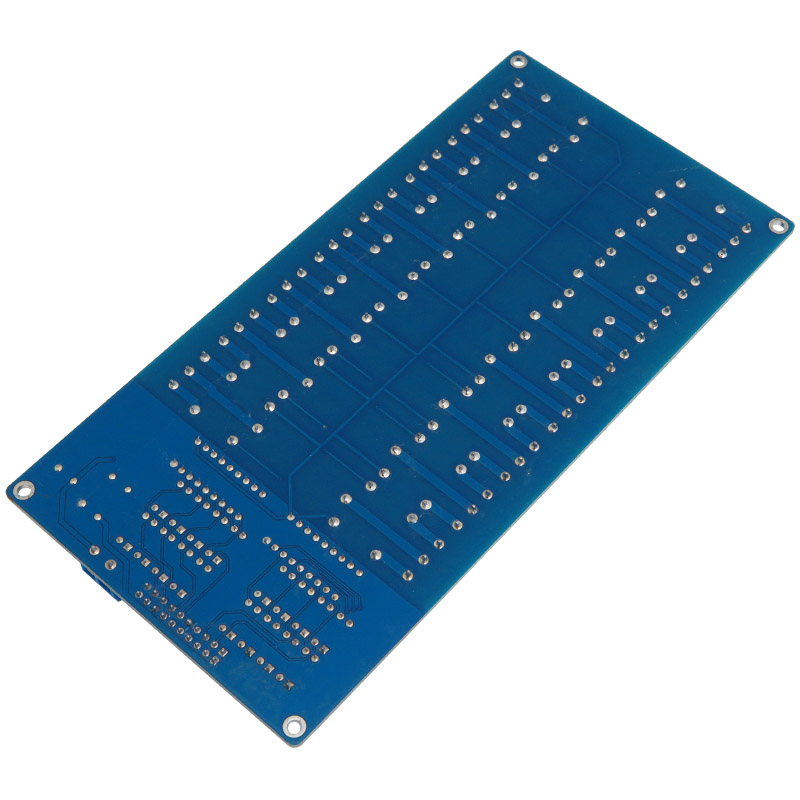

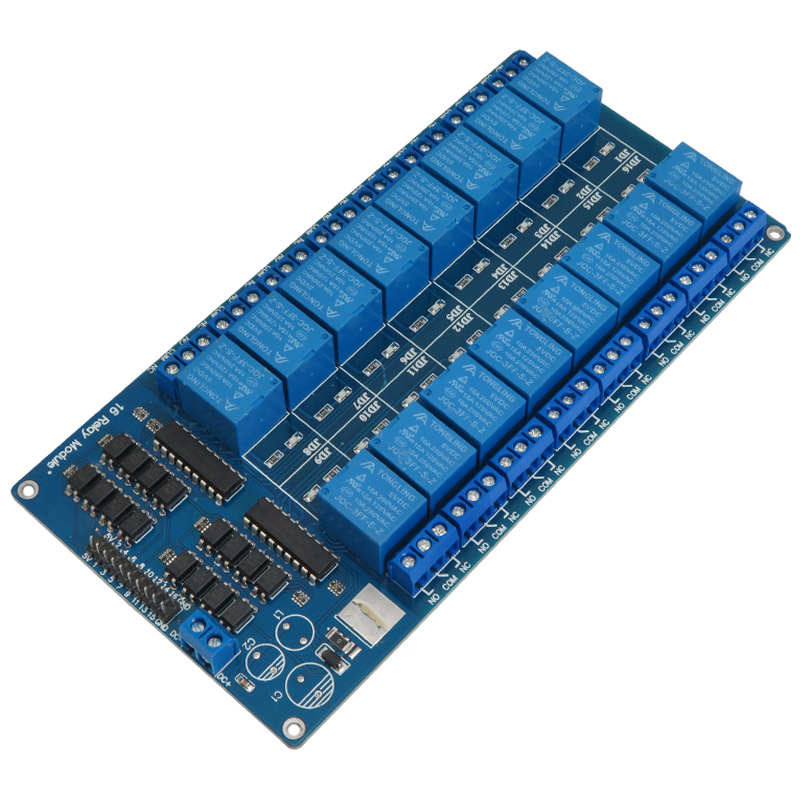

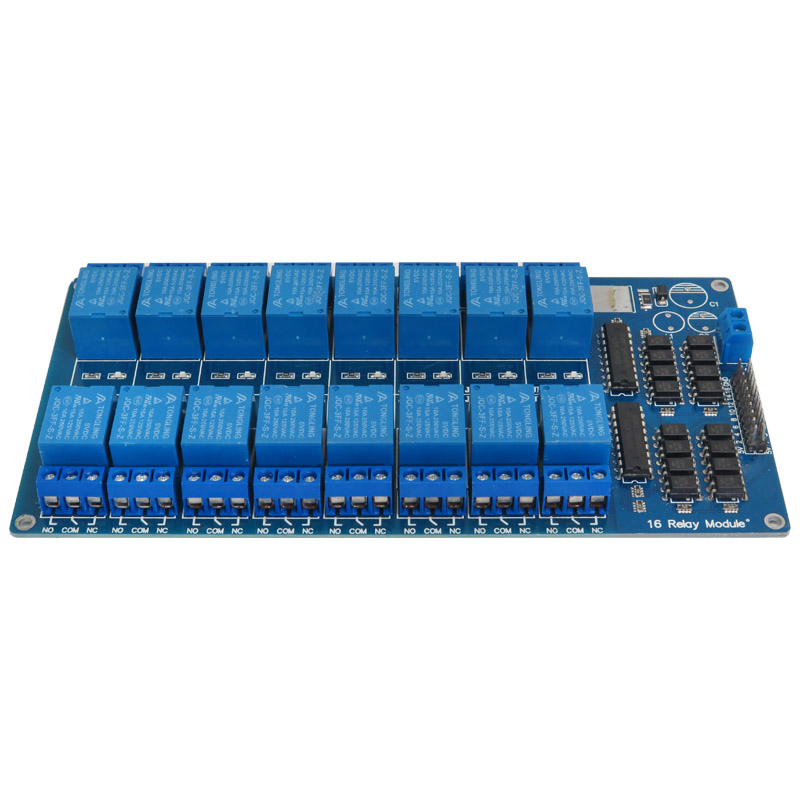

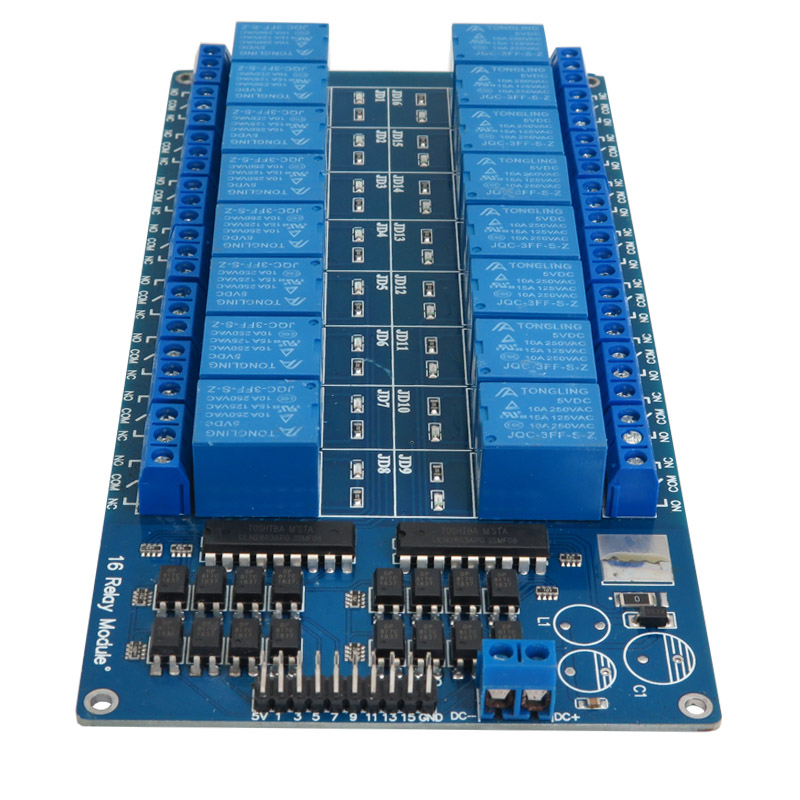

ماژول رله 5 ولت دارای 16 کانال می‌باشد که هر کدام از کانال‌ها دارای جریان درایو 50-60 میلی آمپر است. همچنین مجهز به رله با جریان بالا AC250V 10A، DC30V 10A می باشد و دارای رابط استاندارد است که می تواند به طور مستقیم توسط میکروکنترلر کنترل شود (برای آردوینو، 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic). همچنین این ماژول دارای نشانگرهای LED برای نشان دادن وضعیت خروجی رله می باشد.

 هر کدام از این رله‌ها دارای ترمینال‌های COM مشترک مستقل می‌باشند. که برای دستیابی به سیگنال‌های متفاوت برای کاربران به راحتی قابل استفاده است. هر رله دارای یک پورت باز (Normally open) و بسته (Normally close) می باشد.

کاربردهای ماژول رله 5 ولت 16 کاناله

• برد توسعه میکروکنترلر
• کنترل لوازم خانگی
• خروجی PLC

مشخصات فنی ماژول رله 5 ولت 16 کاناله

• ولتاژ تریگر (Trigger): 5 ولت
• این ماژول دارای عملکرد پایدار، با کیفیت و ضد نویز می باشد. جریان تریگر فقط 3 میلی آمپر است.
• 16 کانال به صورت جداگانه در هر زمانی می توانند روشن/ خاموش می شود.
• حالت خروجی: به طور مستقیم به ولتاژ 220 ولت AC و جریان 10 آمپر یا ولتاژ 30 ولت DC با جریان 10 آمپر وصل می شود.
• دارای 4 سوراخ پیچ برای نصب آسان
• ابعاد: 180x90x20 mm
• ولتاژ تغذیه: 5 یا 12 ولت DC
• جریان تغذیه: بیش از 200 میلی آمپر
