رله ها سوئیچ های الکتریکی هستند. پایه ی کار این قطعات الکترومغناطیس برای سوئیچ کردن بین دو حالت است. در واقع این قطعات با اتصال دو پایه ورودی به بخشی از مدار و اتصال دو سر دیگر به بخش دوم مدار و البته وجود سر سوم به عنوان پایه ی سوئیچ کننده کار میکنند.در رله های با بیش از 5 پایه ممکن است دو سوئیچ و یا بیشتر (به دیتاشیت آن مدل مراجعه کنید.) وجود داشته باشد. برروی هر رله مقادیرمورد نیاز برای راه اندازی رله نوشته شده است. همچنین ولتاژ های ورودی و خروجی نیز مشخص شده است. رله ها در کل های مختلف و مقادیر کاری متفاوت تولید میشوند که برای اطلاع از مقادیر دقیق آن ها باید به دیتاشیت آن ها مراجعه کرد.

• تغذیه ماژول باید 12 ولت باشد، اما ولتاژ اعمالی به پایه فرمان (IN) می تواند با ولتاژ 5 نیز کار کند.

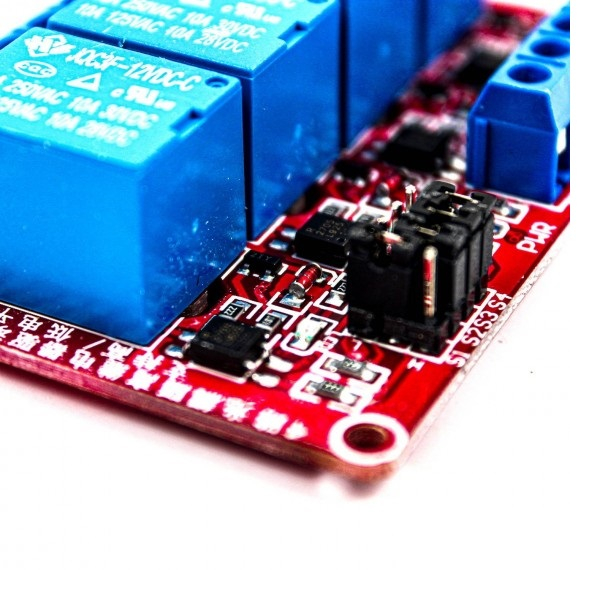

• این ماژول رله دارای جامپر برای تعیین سطح تریگر است، به این معنی که می توانید تعیین کنید با سطح ولتاژ HIGH رله روشن شود یا با سطح LOW.

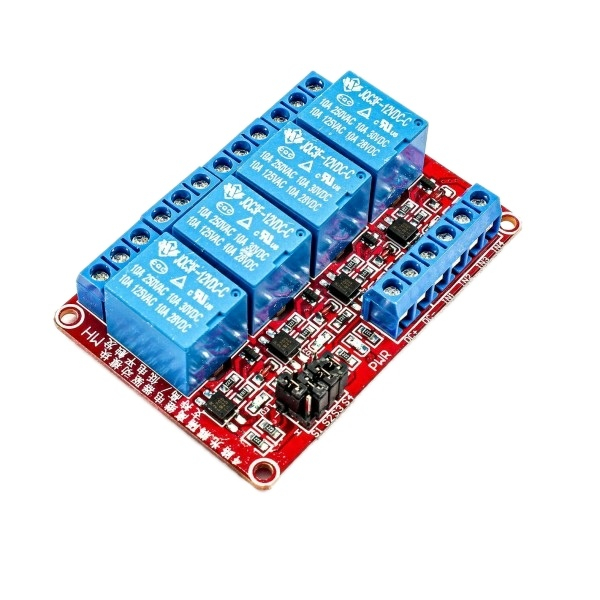

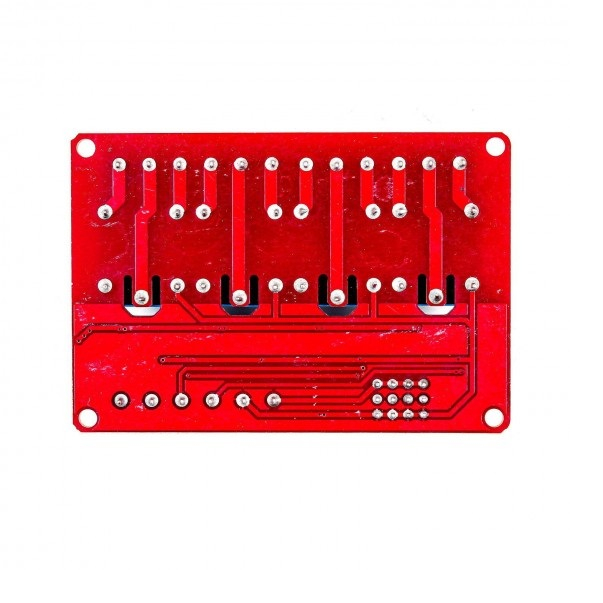

مشخصات فنی ماژول رله 12 ولت چهار کاناله

• نوع: ماژول رله
• تعداد کانال‌ها: 4 کانال
• ولتاژ کاری: 12 ولت DC
• جریان کاری: 190 میلی‌آمپر
• جریان تحریک I/O: 3 میلی‌آمپر ~ 5 میلی‌آمپر
• ولتاژ تحریک سطح پایین: 0 ولت ~ 1.5 ولت
• ولتاژ تحریک سطح بالا: 10~12V
• ظرفیت بار: 10 آمپر در 250VAC یا 30VDC
• بلوک ترمینال: بلوک ترمینال پیچی برای اتصال آسان به مدارهای خارجی
• LED نشانگر وضعیت: دارد
• ابعاد برد : 73 x 51mm

پایه های ماژول رله 12 ولت چهار کاناله

• ورودی ها
  • DC+: منبع تغذیه مثبت (با منبع تغذیه ولتاژ رله)
  • DC-: اتصال منفی منبع تغذیه
  • xIN: سیگنال تحریک x ام
• خروجی‌های رله:
  • NO: پایه Normally Open رله
  • COM: پایه مشترک رله
  • NC: پایه Normally Closed رله

هشدار:

هنگام کار با مدارهای ولتاژ بالا، احتیاط لازم را رعایت کرده و از جداسازی و حفاظت مناسب برای جلوگیری از خطرات برق استفاده کنید. قبل از اعمال برق به ماژول رله، سیم‌کشی و اتصالات را دوباره بررسی کنید.
