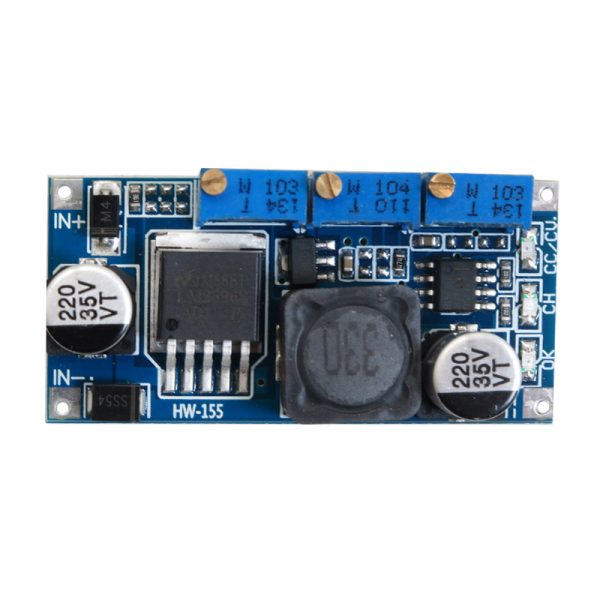

ماژول رگولاتور DC-DC کاهنده LM2596S یک مبدل ولتاژ با کیفیت بالا است که قادر به کاهش ولتاژ ورودی تا 3 آمپر می‌باشد. این ماژول از تکنولوژی سوئیچینگ برای کنترل ولتاژ خروجی استفاده می‌کند و به کاربر این امکان را می‌دهد که ولتاژ خروجی را به طور دقیق تنظیم کند. LM2596S دارای محافظت در برابر اضافه بار و دما است و برای استفاده در پروژه‌های الکترونیکی، شارژرهای باتری، و دیگر کاربردها مناسب است. همچنین، طراحی جمع و جور و نصب آسان این ماژول، آن را به گزینه‌ای ایده‌آل برای انواع پروژه‌های DIY تبدیل کرده است.

مشخصات فنی ماژول رگولاتور DC-DC کاهنده 3 آمپر LM2596S با امکان کنترل جریان خروجی

• نوع ماژول: LM2596S DC-DC کاهنده
• ولتاژ ورودی: 7V تا 35V
• ولتاژ خروجی: 1.25V تا 30V
• حداکثر جریان خروجی: 3A
• بازده: حداکثر 92 درصد
• ابعاد: 48x23x14 میلیمتر
• کنترل جریان خروجی: دارد
• رگولاسیون ولتاژ: 2.5 درصد
• ریپل خروجی: حداکثر 50 میلی ولت
• فرکانس سوئیچینگ: 150 کیلوهرتز
• دمای کاری: -40°C تا 125°C
• محافظت: در برابر اضافه بار و حرارت

روش شارژ باتری با استفاده از ماژول رگولاتور DC-DC کاهنده 3 آمپر LM2596S

1. ولتاژ شناور و جریان شارژی که برای شارژ باتری و ولتاژ ورودی ماژول نیاز دارید را تعیین کنید.
2. با پتانسیومتر اول از سمت ورودی، ولتاژ خروجی را به سطح دلخواه خود تنظیم کنید.
3. آمپر متر را روی حالت اندازه گیری 10 آمپر سا بیشتر قرار دهید و دو سر پروب آن را به خروجی ماژول وصل کنید. در این حالت جریان اتصال کوتاه توسط آمپرمتر اندازه گیری می‌شود. با تنظیم پتانسیومتر سوم، جریان خروجی را در این وضعیت تنظیم کنید.
4. با پتانسیومتر وسط می‌توانید حداقل جریان خروجی را تنظیم کنید. با کاهش جریان خروجی از این مقدار، لامپ OK روشن می‌شود. مقدار پیش فرض، برابر 0.1 حداکثر جریان شارژ است.
5. باتری را وصل کنید تا شارژ را امتحان کنید

روش روشن کردن LED:

1. ولتاژ و جریان مورد نیاز LED را تعیین کنید.
2. با استفاده از پتانسیومتر اول از سمت ورودی، ولتاژ خروجی را بر روی ولتاژ درایو LED تنظیم کنید.
3. آمپر متر را روی حالت اندازه گیری 10 آمپر (یا بیشتر) قرار دهید و دو سر پروب آن را به خروجی ماژول وصل کنید. در این حالت جریان اتصال کوتاه توسط آمپرمتر اندازه گیری می‌شود. با تنظیم پتانسیومتر سوم، جریان خروجی را در این وضعیت تنظیم کنید.
4. مجدد با استفاده از پتانسیومتر اول، ولتاژ خروجی را به حداکثر وبتاژ درایور LED برسانید.
5. LED ها را به خروجی ماژول متصل کنید.
